Capítulo 1 Resumen del producto
1.1Ámbito de aplicación
AI-733 es una placa base inteligente multifuncional, comúnmente utilizada en PC ARM, empalme de pantalla grande, animación y juegos, tablets de conferencia, computación de borde, computadoras industriales,Cajas de reproductores de TV., servidores en la nube, NVR inteligente y otros campos.
1.2Resumen del producto
AI-733 utiliza Rockchip RK 3588, un procesador de 64 bits de octa-core de nueva generación.0 sistema (el núcleo es Linux 5.10 ). La GPU utiliza Mali-G610 MC4, que tiene un rendimiento excepcional y un rendimiento de alto costo. Soporta codificación y decodificación de video 8K, salida de pantalla 8K, interfaces de pantalla múltiples incorporadas,Además, el sistema de visualización multi-pantalla es compatible con interfaces de alta velocidad (PCIe, TYPE-C, SATA, Gigabit Ethernet), que son fáciles de ampliar.
1.3Características
- Soporta decodificación de hasta 8K y varias pantallas LCD de señales LVDS, pantallas EDP.
- Métodos de actualización múltiple, tales como remoto, disco en U, tarjeta TF, cable USB conectado a un ordenador, etc.
- Disco U, parámetros de pantalla de configuración de tarjetas TF, conexión y reproducción, soporte perfecto para todos los tamaños, todas las pantallas de resolución.
- Soporta perfectamente el software de lanzamiento de la industria y el software de aplicación de la industria, listo para usar.
- Soporta perfectamente una variedad de pantallas táctiles convencionales como infrarrojas, ópticas, capacitivas, resistivas, etc., admite la configuración HID de pantallas táctiles sin conductor y no se requiere depuración.
- Soporta perfectamente los dispositivos USB / puertos serie convencionales de la industria, impresoras, lectores de tarjetas, teclados de contraseña, lectores de huellas dactilares, cámaras, reconocimiento de tarjetas de identificación, escáneres de código QR, etc.y proporciona programas de prueba demo.
- Muy integrado. con 9 puertos USB, 9 puertos serie, 4 puertos IO, WIFI / RJ45 / 4G / 5G y otras opciones de red.
- Socket de módulo PCI-E incorporado, admite varios módulos PCI-E como YUGE y Quectel para acceder a Internet.

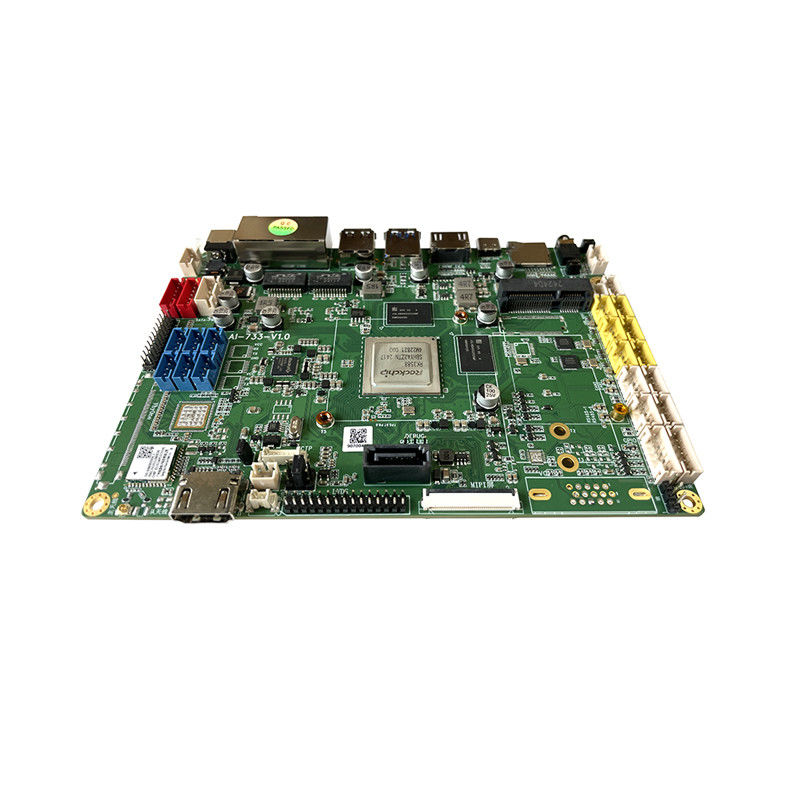

1.4Diagrama de apariencia y descripción de la interfaz
Las interfaces correspondientes de los números en la imagen son:
| número de serie |
Definición del pin |
| 1 |
Fuente de alimentación DC-12V |
| 2 |
1000MLAN*2 |
| 3 |
USB_HOST (en inglés) |
| 4 |
USB3.0_HOST (incluido el dispositivo de conexión USB) |
| 5 |
Se aplicarán los siguientes requisitos: |
| 6 |
El USB0_OTG(TIPO-C) |
| 7 |
Tarjeta TF |
| 8 |
Audio_OUT |
| 9 |
Botón de reinicio(Uboot puede ser activado por un pin largo después de Audio_out) |
| 10 |
Botón de encendido + botón de restablecimiento |
| 11 |
Interfaz del altavoz |
| 12 |
Interfaz MIC |
| 13 |
Interfaz del módulo 4G |
| 14 |
Interfaz M.2Opcional (módulo 5G, disco duro, etc.) |
| 15 |
USB_HOST (en inglés)(6) |
| 16 |
Las condiciones de los productos: |
| 17 |
Se trata de un sistema de control de la calidad.Es opcional y multiplexado con puerto serie 5. |
| 18 |
Puerto de serie 6 (RS485) |
| 19 |
Puerto de serie 1 (RS485) |
| 20 |
El GPIO |
| 21 |
LED+IR |
| 22 |
Interfaz IR |
| 23 |
Interfaz VGAOpcional |
| 24 |
Interfaz de pantalla MIPI |
| 25 |
Puerto de serie 2 de DEBUG |
| 26 |
Interfaz de disco duro SATA |
| 27 |
Interfaz de pantalla LVDS de doble canal |
| 28 |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de producción y de las condiciones de producción. |
| 29 |
Interfaz de pantalla táctil CTP(Lo mismo que el número 48, elige uno) |
| 30 |
Conector de ventilador |
| 31 |
El número de unidades de carga de la batería será el número de unidades de carga de la batería. |
| 32 |
El HDMIEn el |
| 33 |
Interfaz de doble antena WiFi |
| 34 |
Interfaz VbyoneOpción |
| 35 |
Puerto de serie 7(puerto serie TTL predeterminado, RS232 opcional) |
| 36 |
Puerto de serie 0(puerto serie TTL predeterminado, RS232 opcional) |
| 37 |
Puerto de serie 3(puerto serie TTL predeterminado, RS232 opcional) |
| 38 |
Puerto de serie 8(puerto serie TTL predeterminado, RS232 opcional) |
| 39 |
Puerto de serie 4(puerto serie TTL predeterminado, RS232 opcional) |
| 40 |
Puerto de serie 5(puerto serie TTL predeterminado, RS232 opcional) |
| 41 |
Interfaz de pantalla de los equipos informáticos |
| 42 |
SATA_PWR(SATA fuente de alimentación del disco duro) |
| 43 |
Pantalla secundarialuz de fondoInterfaz |
| 44 |
Interfaz de luz de fondo de la pantalla principal |
| 45 |
Interfaz de entrada de energía |
| 46 |
Carnet SIM |
| 47 |
MIPI-CAM (Interfaz de la cámara MIPI) |
| 48 |
Interfaz de pantalla táctil CTP para el asiento PFC(Lo mismo que el número 29, elige uno) |
