RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz
  • RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz
  • RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz
  • RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz
RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz

RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz

Lugar de origen China.
Nombre de la marca YNH
Certificación UL
Número de modelo 536
Detalles del producto
Procesador:
Rockchip RK3 576, octa-núcleo, 2,2 GHz
DDR:
4G estándar (opcional 8G/16G) LP DDR 4
MECM:
32G estándar (64G / 128G / 256G opcional)
Resolución el descifrar:
Soporte hasta 8K
Resaltar:

Tarjeta base de la pantalla comercial de Android

,

RK3576 Tarjeta base para pantallas comerciales

,

Tarjeta base ARM de 2

Términos de pago y envío
Cantidad de orden mínima
100 piezas
Precio
50-80 USD per pcs
Detalles de empaquetado
Embalaje de cartón, cada caja contiene 100 placas base, tamaño de caja 57*39*31cm
Tiempo de entrega
30 días
Condiciones de pago
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente
5000 PCS por mes
Descripción del Producto

1.1Ámbito de aplicación

· AI-536 es un panel de control inteligente multifunción todo en uno, que se utiliza ampliamente en iFPD, control industrial y pasarela, terminal en la nube, equipos de reconocimiento facial,Control central montado en el vehículo y pantalla comercial.

1.2Resumen del producto

AI-536 utiliza el procesador ARM 64 bits de alto rendimiento RK 3576 de Rockchip con una frecuencia de hasta 2.2GHz.0 sistema (el núcleo es Linux 5.10), y la GPU utiliza ARM G52 MC3, que tiene un rendimiento excepcional y un alto costo.Interfaces de visualización múltiple integradas, y admite pantallas múltiples; interfaces de alta velocidad (PCI-E, Gigabit Ethernet) y fácil expansión.

1.3Características

  • Soporta decodificación hasta 8K y pantalla LVDS / EDP / MIPI / HDMI / VbyOne de doble canal
  • Soporta múltiples métodos de actualización, como conexión por cable USB al ordenador, disco en U, control remoto, etc.
  • Parámetros de pantalla de configuración de disco en U, plug and play, soporte perfecto para todos los tamaños y resoluciones de pantallas de visualización
  • Soporta perfectamente el software de liberación de la industria y el software de aplicación de la industria, listo para usar
  • Soporta perfectamente una variedad de pantallas táctiles convencionales como infrarrojas, ópticas, capacitivas, resistivas, etc., admite la configuración HID de pantallas táctiles sin conductor y no se requiere depuración.
  • Soporta perfectamente los dispositivos USB / puertos serie convencionales de la industria, impresoras, lectores de tarjetas, teclados de contraseña, lectores de huellas dactilares, cámaras, reconocimiento de tarjetas de identificación, escáneres de código QR, etc.y proporciona programas de prueba demo.
  • Muy integrado con 7 puertos USB, 7 puertos serie, 4 puertos IO, WIFI/RJ45/4G y otras opciones de red.
  • Socket de módulo PCI-E incorporado, admite varios módulos PCI-E como YUGE y Quectel para acceder a Internet.

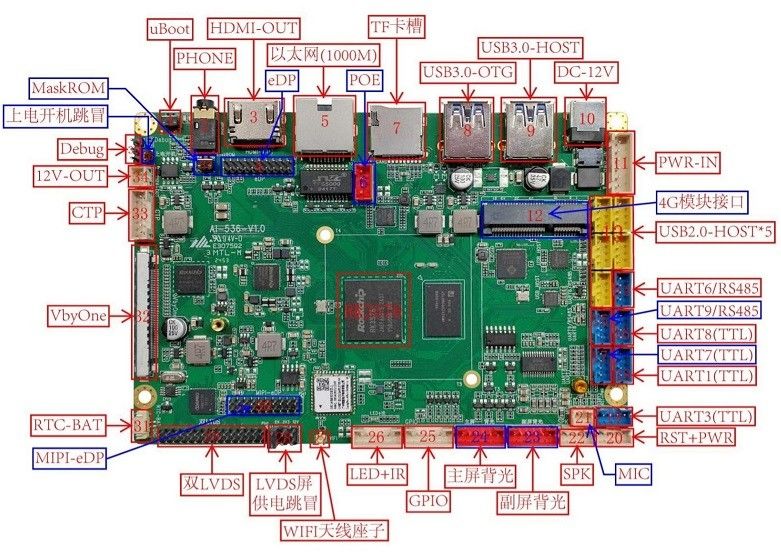

1.4Diagrama de apariencia y descripción de la interfaz

RK3576 Pantalla de pantalla comercial para Android Tarjeta base ARM G52 MC3 GPU 2.2 GHz 0

Las interfaces correspondientes de los números en la imagen son:



número de serie Definición del pin
1 UBootbotón de actualización
2 Conector para auriculares
3 Salida por HDMI(Interfaz de salida HDMI,multiplexado con interfaz eDP o interfaz VbyOne, elija una de las tres)
4 Interfaz de pantalla eDP(multiplexado con interfaz de salida HDMI o interfaz VbyOne, elija una de las tres)
5 Ethernet de tipo RJ45El número de unidades
6 El POEpuerto de red
7 Término de entrada TF_CARD
8 Se aplican las reglas siguientes:
9 USB3.0_HOST (incluido el dispositivo de conexión USB)
10 Fuente de alimentación DC-12V
11 PWR-IN(interfaz de entrada de potencia de 12 V)
12 El módulo 4G tiene una ranura PCI-E
13 El USB2.0_ HOST*5
14 Se aplicará el procedimiento siguiente:(puerto serie TTL predeterminado, opcional)Se trata de un sistema de seguridad.)
15 Se aplicará el procedimiento de clasificación de los productos.(puerto serie TTL predeterminado, opcional)Se trata de un sistema de seguridad.)
16 UART8(puerto serie TTL predeterminado, opcional)Se trata de un sistema de seguridad.)
17 UART7(puerto serie TTL predeterminado, opcional)Se trata de un sistema de seguridad.)
18 UART1(puerto serie TTL predeterminado, opcional)Se trata de un sistema de seguridad.)
19 UART3(puerto serie TTL predeterminado, opcional)Se trata de un sistema de seguridad.)
20 RST+PWR(botón de restablecimiento de actualización + interfaz del interruptor de alimentación)
21 Interfaz de micrófono MIC
22 Interfaz de altavoz SPK
23 Pantalla secundarialuz de fondoInterfaz
24 Pantalla principalInterfaz de luz de fondo
25 El GPIO
26 LED+IR(interfaz del panel de luz de control remoto)
27 Enchufe de la antena WiFi
28

Interfaz de pantalla MIPI-eDP(igual que la interfaz FPC de pantalla mipi no 45, multiplexada con interfaz LVDS de dos canales,

Puedes añadir un mipi a la placa eDP para convertirla en una interfaz eDP)
29 El valor de la corriente de alimentación de las pantallas de LVDS será el valor de la corriente de alimentación de las pantallas de LVDS.
30 Interfaz de pantalla LVDS de dos canales(multiplexado con interfaz MIPI)
31 El número de unidades de carga de la batería será el número de unidades de carga de la batería.
32 Interfaz VbyOne(opcional, multiplexado con interfaz de salida HDMI o interfaz eDP, elige una de las tres)
33 Interfaz de pantalla táctil CTP
34 12V-FUERTOInterfaz de salida de 12 V
35 Serial de depuraciónpuerto 0
36 La máquina aparece cuando se enciende(si la ventana emergente está desconectada, la máquina no arrancará después de encenderse y debe encenderse presionando un botón)
37 Máscara ROMel botón(puede desencadenarse al pasar una aguja larga por el teléfono)
38 ranura para tarjetas nanoSIM
39 Interfaz MIPI-IN
40 Interfaz FPC para pantalla MIPI(multiplexado con la interfaz MIPI no 35 o la interfaz LVDS de dos canales)











Capítulo 2 Lista de funciones básicas

Principales indicadores de hardware
Procesador Rockchip RK3 576, octa-núcleo, 2,2 GHz
DDR 4G estándar (opcional 8G/16G) LP DDR 4
EMMC 32G estándar (opcional 64G / 128G / 256G)
Resolución de decodificación Soporte hasta 8K
sistema operativo Android1 4.0 (el núcleo es Linux5.10)
Apoyo a la red 1000M Ethernet, soporte al puerto de red POE
2.4G + 5G módulo wifi de banda doble 6, Bluetooth 5.4
Apoya 4G, conecta al módulo 4G de la interfaz PCI-E
Interfaz USB 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST
Puerto de serie 7, 6 puertos serie TTL (opcional 4 RS232 y 2 RS485), 1 depuración
Salida de LCD 1 interfaz LVDS de dos canales(con una capacidad de transmisión superior a 50 W,uno de cada tres)
1o puerto DP(compartido con salida HDMI y puerto VbyOne,elegir una de las tres)
1 Interfaz de salida HDMI(multiplexado con interfaz eDP y interfaz VbyOne, elija uno de lostres)

2 Interfaces MIPI(puede añadir un mipi a la placa eDP para convertirse en una interfaz de salida eDP,

con una capacidad de transmisión superior a 100 W,elegir una de las tres)
1 interfaz VbyOne (opcional, multiplexada con interfaz eDP e interfaz de salida HDMI,elige uno de los tres)
MIPI-IN 1 Interfaz de entrada del MPII
Salida del altavoz Apoya altavoces de un solo canal 4R / 20W
RTC Reloj en tiempo real La batería admite memoria de tiempo durante 3 años y admite encendido y apagado de energía cronometrada
Actualización del sistema Apoya la actualización de cable USB / disco U / red
