Tarjeta madre de pantalla comercial
>
|
|
| Lugar de origen | China. |
| Nombre de la marca | YNH |
| Certificación | UL |
| Número de modelo | 530 |
| Document | YNH-530 Product Specificati...25.pdf |
AI-530 es una placa base inteligente de visualización comercial, generalmente aplicable a: señalización digital, terminales de autoservicio, etc.
AI - 530 utiliza el procesador Rockchip RK3568 Quad-core, el chip viene con 1.0 T de potencia de computación NPU, equipado con Android11.0 / Ubuntu20.04 / Debian 11.0 sistema (núcleo es Linux 4.19),frecuencia principal hasta 2.0 GHz, rendimiento excepcional, rendimiento de alto costo. La GPU utiliza Mali-G52, admite decodificación de video 4K 60fps H.265/H.264/VP9, admite codificación de video 1080P 100fps H.265/H.264.Soporta salida y entrada de vídeo multicanalEs su mejor opción en la industria de la señalización digital y terminales de autoservicio.
![]()

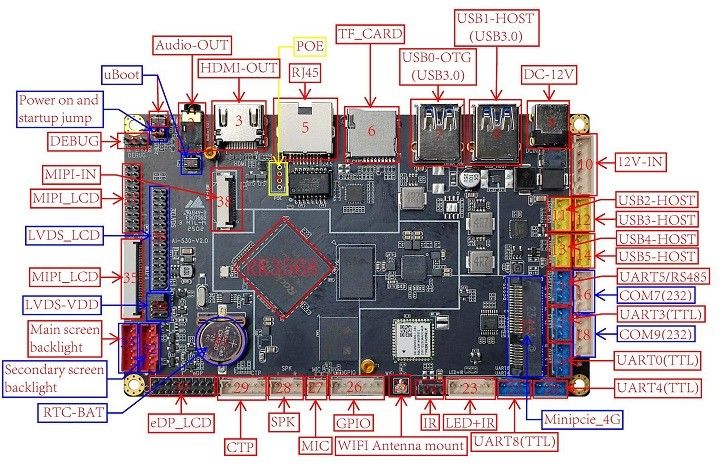

Las interfaces correspondientes de los números en la imagen son:
| número de serie | Definición del pin |
| 1 | - ¿ Qué?La botaactualizaciónel botón |
| 2 | Audio-SalidaEstante para auriculares |
| 3 | Salida HDMIInterfaz |
| 4 | Puerto de red POE(reservado, opcional) |
| 5 | Puerto de red RJ45 |
| 6 | TFespacio para tarjetas |
| 7 | El USB0_OTG(USB 3. ¿Qué quieres decir?0) |
| 8 | El USB1_ HOST(USB 3. ¿Qué quieres decir?0) |
| 9 | - En la ciudad de Washington.Entrada de potencia de 12 V |
| 10 | 12 Vpotencia de entradaInterfaz |
| 11 | El USB2_ HOST(USB 2. ¿Qué quieres decir?0) |
| 12 | El USB3_ HOST(USB 2. ¿Qué quieres decir?0) |
| 13 | El USB4_ HOST(USB 2. ¿Qué quieres decir?0) |
| 14 | El USB5_ HOST(USB 2. ¿Qué quieres decir?0) |
| 15 | UART5/RS485 (puerto serie TTL predeterminado,Puerto de serie RS485Opcional) |
| 16 | El Consejo Europeo7 (puerto serie RS232 por defecto,Puerto de serie TTLOpcional) |
| 17 | UART3 (puerto serie TTL) |
| 18 | El Consejo Europeo9 (puerto serie RS232 por defecto,Puerto de serie TTLOpcional) |
| 19 | UART0 (puerto serie TTL) |
| 20 | UART4 (puerto serie TTL) |
| 21 | UART8 (puerto serie TTL) |
| 22 | El módulo 4G tiene una ranura PCI-E |
| 23 | LED+IR(interfaz del panel de luz con interruptor y control remoto) |
| 24 | IR(Interfaz del receptor de control remoto) |
| 25 | Conexión de la antena WIFI |
| 26 | El GPIOInterfaz |
| 27 | CMIInterfaz del micrófono |
| 28 | Interfaz de altavoz SPK |
| 29 | El CTP(Interfaz de pantalla táctil i2c) |
| 30 | ElDPinterfaz de pantalla |
| 31 | El RTCBateríatenedor |
| 32 | Pantalla secundarialuz de fondoInterfaz |
| 33 | Pantalla principalInterfaz de luz de fondo |
| 34 | Se aplicarán las siguientes medidas:(Salto de la fuente de alimentación de la pantalla LVDS) |
| 35 | Interfaz FPC para pantalla MIPI(igual que la interfaz de pantalla MIPI no 37, multiplexada con interfaz de pantalla LVDS de dos canales) |
| 36 | De dos canalesEl LVDSpantallaInterfaz(multiplexado con interfaz de pantalla MIPI) |
| 37 |
Interfaz de pin de pantalla MIPI(igual que la interfaz FPC de la pantalla MIPI no 35, multiplexada con interfaz LVDS de dos canales, Puede agregar un MIPI a la placa eDP para convertirla en una salida de interfaz eDP) |
| 38 | MIPI-IN(interfaz HDMI IN) |
| 39 | Descarga de erroresde seriepuerto 2 |
| 40 | Enciende la energía y la máquina aparece. |
| 41 | No se puede utilizarLas ranuras |
