AI-732 Display comercial Tarjeta base Ubuntu con procesador Rockchip RK3588 y GPU Mali-G610 MC4
1.1Ámbito de aplicación
AI-732 es una placa base inteligente multifuncional, comúnmente utilizada en PC ARM, empalme de pantalla grande, animación y juegos, tabletas de conferencia, computación de borde, computadoras industriales,Cajas de reproductores de TV., servidores en la nube, NVR inteligente y otros campos.
1.2Resumen del producto
AI-732 utiliza Rockchip RK3588, un procesador de 64 bits de octa-core de nueva generación.0 sistema (el núcleo es Linux 5.10 ). La GPU utiliza Mali-G610 MC4, que tiene un rendimiento excepcional y un rendimiento de alto costo. Soporta codificación y decodificación de video 8K, salida de pantalla 8K, interfaces de pantalla múltiples incorporadas,Además, el sistema de visualización multi-pantalla es compatible con interfaces de alta velocidad (PCIe, TYPE-C, Gigabit Ethernet), que son fáciles de ampliar.
1.3Características
- Soporta decodificación hasta 8K y varias pantallas LVDS / EDP / MIPI / HDMI
- Soporta múltiples métodos de actualización como el remoto, el cable USB conectado a la computadora, el paquete OTA de disco en U, etc.
- Disco U, parámetros de pantalla de configuración de tarjetas TF, conexión y reproducción, soporte perfecto para todos los tamaños, todas las pantallas de resolución.
- Soporta perfectamente el software de lanzamiento de la industria y el software de aplicación de la industria, listo para usar.
- Soporta perfectamente una variedad de pantallas táctiles convencionales como infrarrojas, ópticas, capacitivas, resistivas, etc., admite la configuración HID de pantallas táctiles sin conductor y no se requiere depuración.
- Soporta perfectamente los dispositivos USB / puertos serie convencionales de la industria, impresoras, lectores de tarjetas, teclados de contraseña, lectores de huellas dactilares, cámaras, reconocimiento de tarjetas de identificación, escáneres de código QR, etc.y proporciona programas de prueba demo.
- Altamente integrado. con 9 puertos USB, 7 puertos serie, 4 puertos IO, WIFI / RJ45 / 4G / 5G y otras opciones de red.
- Socket de módulo PCI-E incorporado, admite varios módulos PCI-E como YUGE y Quectel para acceder a Internet.

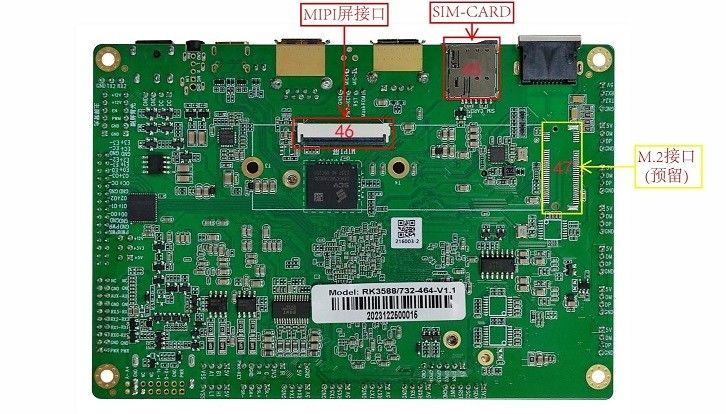

1.4Diagrama de apariencia y descripción de la interfaz
Las interfaces correspondientes de los números en la imagen son:
| número de serie |
Definición del pin |
| 1 |
Puerto de red RJ45El número de unidades |
| 2 |
Caja para tarjetas TF |
| 3 |
USB1_HOST (en inglés) |
| 4 |
Botón de actualización de uBoot |
| 5 |
Interfaz MIC |
| 6 |
Interfaz de cambio +Interfaz de botón de restablecimiento de actualización forzada |
| 7 |
Interfaz de la cámara MIPI |
| 8 |
El USB3.0_ HOST |
| 9 |
PWR-ON |
| 10 |
Se aplican las reglas siguientes:(TIPO-C)(puerto USB para actualización y depuración) |
| 11 |
El conector de auriculares de audio_out(con micrófono) |
| 12 |
Interfaz de alimentación DC-12V |
| 13 |
Interfaz de entrada de potencia de 12 V |
| 14 |
DEBUG en seriepuerto 2 |
| 15 |
Pantalla secundarialuz de fondoInterfaz |
| 16 |
Interfaz de luz de fondo de la pantalla principal |
| 17 |
Interfaz de pantalla LVDS de doble canal |
| 18 |
Salto de la fuente de alimentación de la pantalla LVDS |
| 19 |
Interfaz de pantalla eDP0 (puede configurarse como salida HDMI con una placa de adaptador) |
| 20 |
Se aplican las siguientes condiciones: |
| 21 |
con una capacidad de transmisión superior a 20 W,Interfaz eDP1 opcional) |
| 22 |
Puerto de serie RS485-1 |
| 23 |
Interfaz CAN1 |
| 24 |
LED+IR |
| 25 |
Interfaz de altavoz SPK |
| 26 |
Conector de ventilador |
| 27 |
Puerto de serie COM4(puerto serie TTL por defecto, puerto serie RS232 opcional) |
| 28 |
Puerto de serie COM5(puerto serie TTL por defecto, puerto serie RS232 opcional) |
| 29 |
Puerto de serie COM7(puerto serie TTL por defecto, puerto serie RS232 opcional) |
| 30 |
Puerto de serie COM8(puerto serie TTL por defecto, puerto serie RS232 opcional) |
| 31 |
Interfaz GPIO |
| 32 |
Interfaz de pantalla táctil CTP |
| 33 |
Interfaz de las baterías RTC-BAT |
| 34 |
Interfaz de la antena GPS(reservado, módulo GPS opcional) |
| 35 |
Interfaz de antena secundaria WiFi |
| 36 |
Interfaz de la antena principal WiFi |
| 37 |
USB7_HOST (en inglés) |
| 38 |
USB6_HOST (en inglés) |
| 39 |
USB5_HOST y otros |
| 40 |
USB4_HOST (en inglés) |
| 41 |
USB3_HOST (en inglés) |
| 42 |
USB2_HOST (en inglés) |
| 43 |
Puerto de serie UART3(TTL) |
| 44 |
Interfaz del módulo 4G |
| 45 |
No se puede utilizar |
| 46 |
Interfaz de pantalla MIPI |
| 47 |
Interfaz M.2(reservado, puede conectar módulo 5G, disco duro, etc.) |
Capítulo 2 Lista de funciones básicas
| Principales indicadores de hardware |
| Procesador |
RK3 588, octa-núcleo, 2,4 GHz |
| DDR |
4G estándar (opcional 8G/16G) LP DDR 4 |
| EMMC |
EMMC 64G (32G/ 128G, etc. opcional) |
| Resolución de decodificación |
Soporte hasta 8K |
| sistema operativo |
Sistema Android1 2.0/Ubuntu20.04/Debian11.0 (el núcleo es Linux5.10) |
| Apoyo a la red |
Ethernet, 1000M |
| 2.4G + 5G módulo wifi de banda doble 6, Bluetooth 5.4 |
| Soporte 4G (opcional 5G ), conexión al módulo PCIE 4G/ 5G |
| Interfaz USB |
9, 1 USB3.0, 1 TYPEC- OTG, 7 USB 2.0 _ HOST |
| Puerto de serie |
7, 5 TTL (4 232 opcionales), 1 RS485, 1 DEBUG |
| Salida de LCD |
Interfaz LVDS de dos canales, 1 |
| Interfaz EDP 1 (opcional 2) |
| Interfaz de salida HDMI, 1 (opcional 2), hasta 8K @ 60fps de salida |
| Interfaz MIPI, 1 |
| HDMI dentro |
Interfaz de entrada HDMI, 1 |
| El GPS |
1, opcional |
| Salida del altavoz |
Soporta altavoces de un solo canal 4R / 20W |
| RTC Reloj en tiempo real |
La batería admite memoria de tiempo durante 3 años y admite encendido y apagado de energía cronometrada |
| Actualización del sistema |
Apoya la actualización de cable USB / disco U / red |
