Display comercial placa base Linux para señalización digital y terminales de autoservicio
  • Display comercial placa base Linux para señalización digital y terminales de autoservicio
  • Display comercial placa base Linux para señalización digital y terminales de autoservicio
  • Display comercial placa base Linux para señalización digital y terminales de autoservicio
  • Display comercial placa base Linux para señalización digital y terminales de autoservicio
Display comercial placa base Linux para señalización digital y terminales de autoservicio

Display comercial placa base Linux para señalización digital y terminales de autoservicio

Lugar de origen China.
Nombre de la marca YNH
Certificación UL
Número de modelo 530
Document YNH-530 Product Specificati...25.pdf
Detalles del producto
Procesador:
Rockchip RK3 568, cuatro núcleos, 2.0 GHz
DDR:
2G estándar (4G / 8G opcional) LP DDR 4
MECM:
EMMC 32G (opcional 64G / 128G)
Resolución el descifrar:
Soporte hasta 4K
Sistema operativo:
Android 11.0 /Ubuntu20.04 /Debian 11.0 (el núcleo es Linux4.19)
Interfaz USB:
6, 2 USB3.0 (uno de los cuales es OTG), 4 USB 2.0 _HOST
Puerto de serie:
8; 2 puertos serie RS232 (puerto serie TTL opcional), 5 puertos serie TTL (UART3 puede estar equipad
Resaltar:

Tarjeta base de pantalla comercial de Linux

,

Tabla base de señalización digital Linux

Términos de pago y envío
Cantidad de orden mínima
100 piezas
Precio
50-80 USD per pcs
Detalles de empaquetado
Embalaje de cartón, cada caja contiene 100 placas base, tamaño de caja 57*39*31cm
Tiempo de entrega
30 días
Condiciones de pago
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente
5000 PCS por mes
Descripción del Producto

Capítulo 1 Resumen del producto

AI-530 pantalla comercial placa base Linux para señalización digital y terminales de autoservicio

1.1Ámbito de aplicación

AI-530 es una placa base inteligente de visualización comercial, generalmente aplicable a: señalización digital, terminales de autoservicio, etc.

1.2Resumen del producto

AI - 530 utiliza el procesador Rockchip RK3568 Quad-core, el chip viene con 1.0 T de potencia de computación NPU, equipado con Android11.0 / Ubuntu20.04 / Debian 11.0 sistema (núcleo es Linux 4.19),frecuencia principal hasta 2.0 GHz, rendimiento excepcional, rendimiento de alto costo. La GPU utiliza Mali-G52, admite decodificación de video 4K 60fps H.265/H.264/VP9, admite codificación de video 1080P 100fps H.265/H.264.Soporta salida y entrada de vídeo multicanalEs su mejor opción en la industria de la señalización digital y terminales de autoservicio.

1.3Características

  • Soporta decodificación hasta 4K y salida de pantalla LVDS / EDP / MIPI / HDMI de doble canal.
  • Métodos de actualización múltiple, tales como remoto, disco en U, tarjeta TF, cable USB conectado a un ordenador, etc.
  • Disco U, parámetros de pantalla de configuración de tarjetas TF, conexión y reproducción, soporte perfecto para todos los tamaños, todas las pantallas de resolución.
  • Soporta perfectamente el software de lanzamiento de la industria y el software de aplicación de la industria, listo para usar.
  • Soporta perfectamente una variedad de pantallas táctiles convencionales como infrarrojas, ópticas, capacitivas, resistivas, etc., admite la configuración HID de pantallas táctiles sin conductor y no se requiere depuración.
  • Soporta perfectamente los dispositivos USB / puertos serie convencionales de la industria, impresoras, lectores de tarjetas, teclados de contraseña, lectores de huellas dactilares, cámaras, reconocimiento de tarjetas de identificación, escáneres de código QR, etc.y proporciona programas de prueba demo.
  • Altamente integrado con 6 puertos USB, 8 puertos serie, 4 puertos IO, WIFI/RJ45/4G y otras opciones de red.
  • Socket de módulo PCI-E 4G incorporado, admite varios módulos PCI-E 4G como Yuge y Quectel para acceder a Internet.

1.4Diagrama de apariencia y descripción de la interfaz

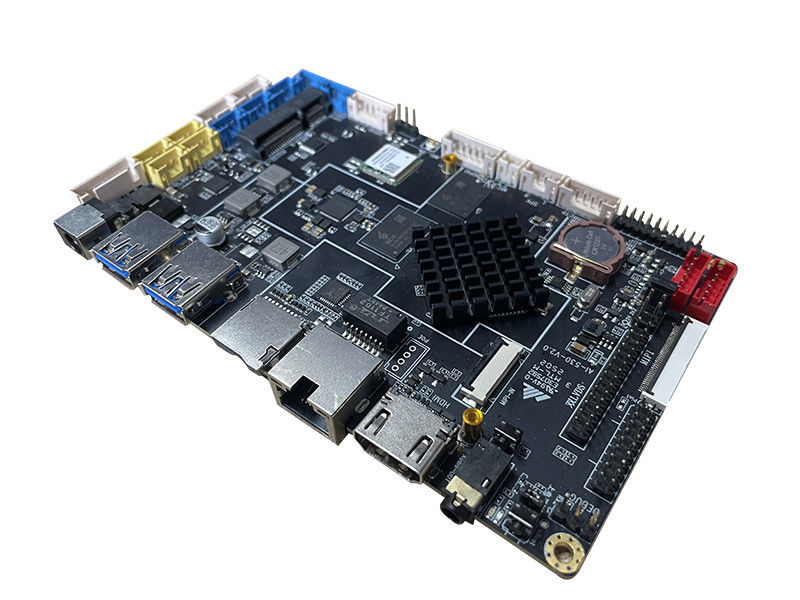

Display comercial placa base Linux para señalización digital y terminales de autoservicio 0
Las interfaces correspondientes de los números en la imagen son:

número de serie Definición del pin
1 - ¿ Qué?La botaactualizaciónel botón
2 Audio-SalidaEstante para auriculares
3 Salida HDMIInterfaz
4 Puerto de red POE(reservado, opcional)
5 Puerto de red RJ45
6 TFespacio para tarjetas
7 El USB0_OTG(USB 3. ¿Qué quieres decir?0)
8 El USB1_ HOST(USB 3. ¿Qué quieres decir?0)
9 - En la ciudad de Washington.Entrada de potencia de 12 V
10 12 Vpotencia de entradaInterfaz
11 El USB2_ HOST(USB 2. ¿Qué quieres decir?0)
12 El USB3_ HOST(USB 2. ¿Qué quieres decir?0)
13 El USB4_ HOST(USB 2. ¿Qué quieres decir?0)
14 El USB5_ HOST(USB 2. ¿Qué quieres decir?0)
15 UART5/RS485 (puerto serie TTL predeterminado,Puerto de serie RS485Opcional)
16 El Consejo Europeo7 (puerto serie RS232 por defecto,Puerto de serie TTLOpcional)
17 UART3 (puerto serie TTL)
18 El Consejo Europeo9 (puerto serie RS232 por defecto,Puerto de serie TTLOpcional)
19 UART0 (puerto serie TTL)
20 UART4 (puerto serie TTL)
21 UART8 (puerto serie TTL)
22 El módulo 4G tiene una ranura PCI-E
23 LED+IR(interfaz del panel de luz con interruptor y control remoto)
24 IR(Interfaz del receptor de control remoto)
25 Conexión de la antena WIFI
26 El GPIOInterfaz
27 CMIInterfaz del micrófono
28 Interfaz de altavoz SPK
29 El CTP(Interfaz de pantalla táctil i2c)
30 ElDPinterfaz de pantalla
31 El RTCBateríatenedor
32 Pantalla secundarialuz de fondoInterfaz
33 Pantalla principalInterfaz de luz de fondo
34 Se aplicarán las siguientes medidas:(Salto de la fuente de alimentación de la pantalla LVDS)
35 Interfaz FPC para pantalla MIPI(igual que la interfaz de pantalla MIPI no 37, multiplexada con interfaz de pantalla LVDS de dos canales)
36 De dos canalesEl LVDSpantallaInterfaz(multiplexado con interfaz de pantalla MIPI)
37

Interfaz de pin de pantalla MIPI(igual que la interfaz FPC de la pantalla MIPI no 35, multiplexada con interfaz LVDS de dos canales,

Puede agregar un MIPI a la placa eDP para convertirla en una salida de interfaz eDP)
38 MIPI-IN(interfaz HDMI IN)
39 Descarga de erroresde seriepuerto 2
40 Enciende la energía y la máquina aparece.
41 No se puede utilizarLas ranuras



Capítulo 2 Lista de funciones básicas



Principales indicadores de hardware
Procesador Rockchip RK3 568, cuatro núcleos, 2.0 GHz
DDR 2G estándar (4G / 8G opcional) LP DDR 4
EMMC EMMC 32G (opcional 64G / 128G)
Resolución de decodificación Soporte hasta 4K
Sistema operativo Android 11.0 /Ubuntu20.04 /Debian 11.0 (el núcleo es Linux4.19)
Apoyo a la red Ethernet, 10M/100M; puerto POE opcional
Modulo wifi6 de banda doble 2.4G+5G por defecto; Bluetooth 5.4
Apoya 4G, conecta al módulo 4G de la interfaz PCI-E
Interfaz USB 6, 2 USB3.0 (uno de los cuales es OTG ), 4 USB 2.0 _HOST
Puerto de serie 8; 2 puertos serie RS232 (puerto serie TTL opcional), 5 puertos serie TTL (UART3 puede estar equipado con puerto serie RS485), 1 puerto serie de depuración de DEBUG (puerto serie TTL opcional)

Salida de LCD





 1 interfaz de pantalla LVDS de doble canal (múltiplicada con dos interfaces de pantalla MIPI, una de cada tres)
EDP, 1, soporta salida 1080P
HDMI, 1 puerto, hasta salida 4K @ 60fps
2 interfaces de pantalla MIPI (la interfaz de pin de pantalla MIPI se puede convertir en una interfaz de salida eDP añadiendo una interfaz MIPI a la placa de conversión eDP,y puede reutilizarse con la interfaz de pantalla LVDS de dos canales- Escoge una de las tres)
HDMI dentro Soportado por una placa HDMI IN externa
Salida del altavoz Apoya altavoces de un solo canal 4R / 20W
RTC Reloj en tiempo real La batería admite memoria de tiempo durante 3 años y admite encendido y apagado de energía cronometrada
Actualización del sistema Apoya la actualización de cable USB / disco U / red
